초전류 측정 디지털 초저저항 검사기

칩 인덕터의 DCR/퓨즈 저항값 등의 자동 측정에 최적

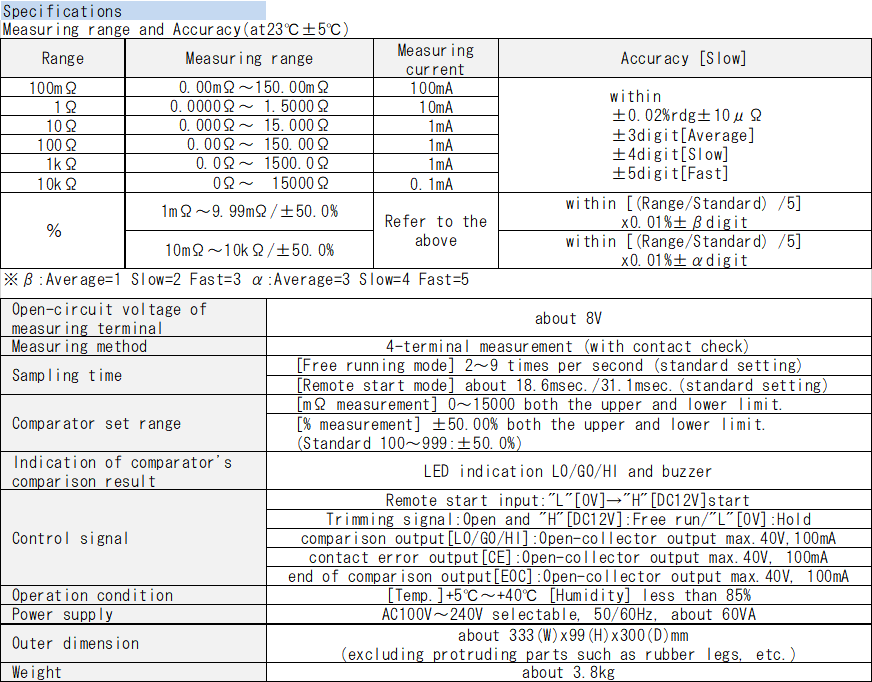

●측정 범위: [%측정] 1mΩ~9.99mΩ/±50.0%

10mΩ~10kΩ/±50.00%

[mΩ 측정] 0.00mΩ~15.000kΩ%

●측정전류를 낮추는 것에 의한 큰 오차요인인 열기전력의 영향을 상시 캔슬 측정

●레인지마다 딜레이 시간 설정 가능으로 인디렉트 코일도 오차/에러 없이 측정 가능

●콘택트・에러가 나기 어려운 체크 회로 표준 장비

● 비교기 결과는 오픈 컬렉터 출력, LED 표시 및 부저음 가능

●GP-IB/RS-232C/센트로닉스 출력(옵션)

●측정 전류, 전압 이상 체크 회로 표준

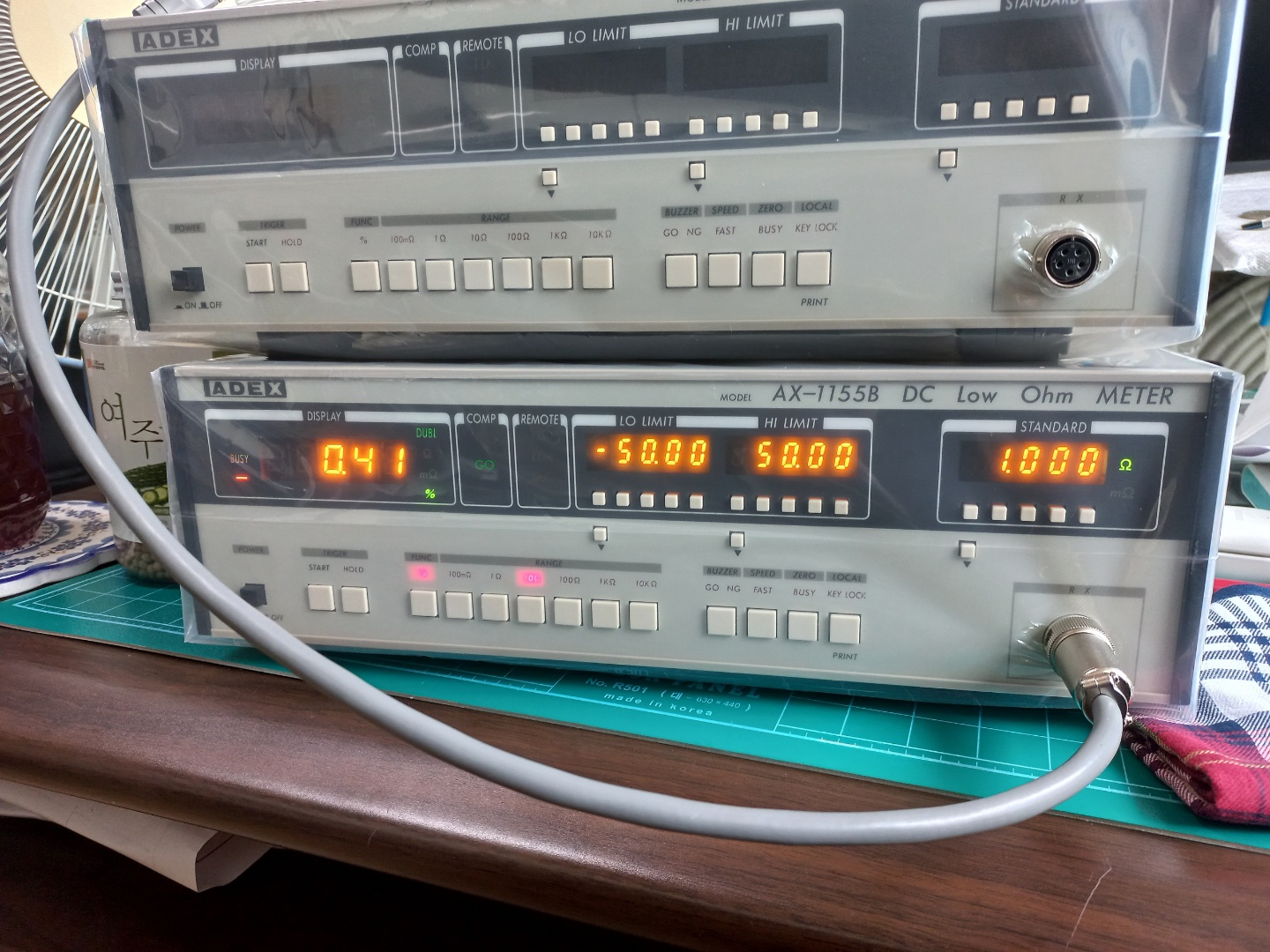

금일 고객사 납품前 SELF-TEST 자료입니다

표준저항 1Ω 설정후,

설정된 1Ω의 실시간 저항비교측정 [%측정] 0.41%, 0.43% 및

[mΩ 절대값측정] 0.996Ω , 0.996Ω 판정

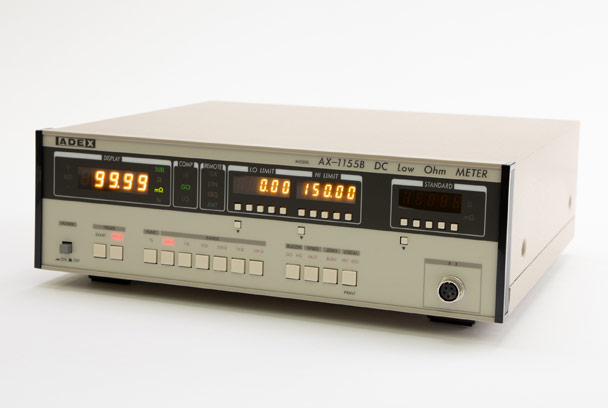

AX-1155B는 0.00mΩ에서 15.000kΩ(% 측정: 1mΩ~9.99mΩ/±50.0%·10mΩ~10kΩ/±50.00%)까지의 초저저항을고속, 고정밀도로 측정할 수 있습니다.

저저항을 저측정 전류로 측정할 때에 큰 오차 요인이 되는 열기전력을 상시

캔슬하여 측정할 수 있는 DOUBLE 측정 모드 및 특수한 오토 제로 회로를 가지고 있어

더욱 고정밀도, 고안정의 측정 가능합니다.

또한, 인덕턴스분을 가지는 인덕터, 코일 등의 직류 저항을 측정할 때 발생하는

역기전력에 의한 오차 또는 에러가 되는 것을 방지하기 위한 딜레이 시간을 각 레인지마다

설정하는 것이 가능합니다.

본 기기는 측정한 값을 디지털 표시함과 동시에

HI, GO, LO 판정을 하여 LED 표시 및 부저음 신호를 출력합니다..

측정 속도를 임의로 설정할수 있으며, 콘택트·체크 회로 및 측정 전류/전압 이상 체크 회로가 표준 장비되어 한층 더 측정의 신뢰도가 향상되었습니다.

옵션으로 GP-IB/RS-232C/센트로 출력의 어느 하나의 인터페이스 할수 있습니다.
