AX-1262B 전지, 배터리의 내부 저항과 전지 전압을 동시에 고속 측정

Battery mOHM Meter

AX-1262B 전지, 배터리의 내부 저항과 전지 전압을 동시에 고속 측정

NTC, PTC써미스터 체커, 배터리 (IR/OCV)체커 2009. 1. 16. 12:19

해성시스템 ( Hae Sung Systems, Inc.)

서울 특별시 용산구 원효로128. e- 테크 밸리 507 번지

☎ 02) 2233-8949, 02) 711-6944 ☎ 010) 2948-6944 / Fax : 02) 2233-4989

ADEX Brand Tester는 자동화기기에 장착되어 시료의 고속측정 및 비교기 ( comparator )가 내장되어있어 시료의 비교판정 결과를 하한치( LO )/ GO / 상한치 (HI)로 LED 및 부저 ( buzzer )로 양부판정이 가능합니다

http://naver.me/xbDsr3M8

2차전지, 밧데리, 전지 내부저항/전압 (IR/OCV)배터리테스터,

밀리옴(mΩ)미터, 서미스터(저항) 비교 체커기, 하이테크 핀셋 ( siva-touch ) 전문

■2차전지, 밧데리, 전지등의 내부저항/전압 (IR/OCV)체커기

■션트저항기(shunt-resistor) 등의 초저저항 (마이크로/미크론 옴(uΩ) , 밀리옴(mΩ) 체커기

■멀티리드저항 및 네트워크 저항기( 2채널, 4채널, 8채널, 10채널, 20채널 ) 체커기

■서미스터(Thermistor ,저항 온도센서) ( 1채널 , 2채널 ) 비교 체커기

■2채널 LED 체커기. 디지털 용량 체커기

■Relay Switch 접점 저항체커기

■옴 미터, 메가옴저항 (MΩ), 기가옴 저항체커기(GΩ)

■낮은 임피던스 콘덴서의 ESR / Z 체커 , 콘덴서의 손실전류( leak current )체커

■하이테크 핀셋 ( siva-touch )

■Electrial Safety Tester, 내전압시험기, 절연저항측정기

■AC 전원공급기, DC 전원공급기 전문

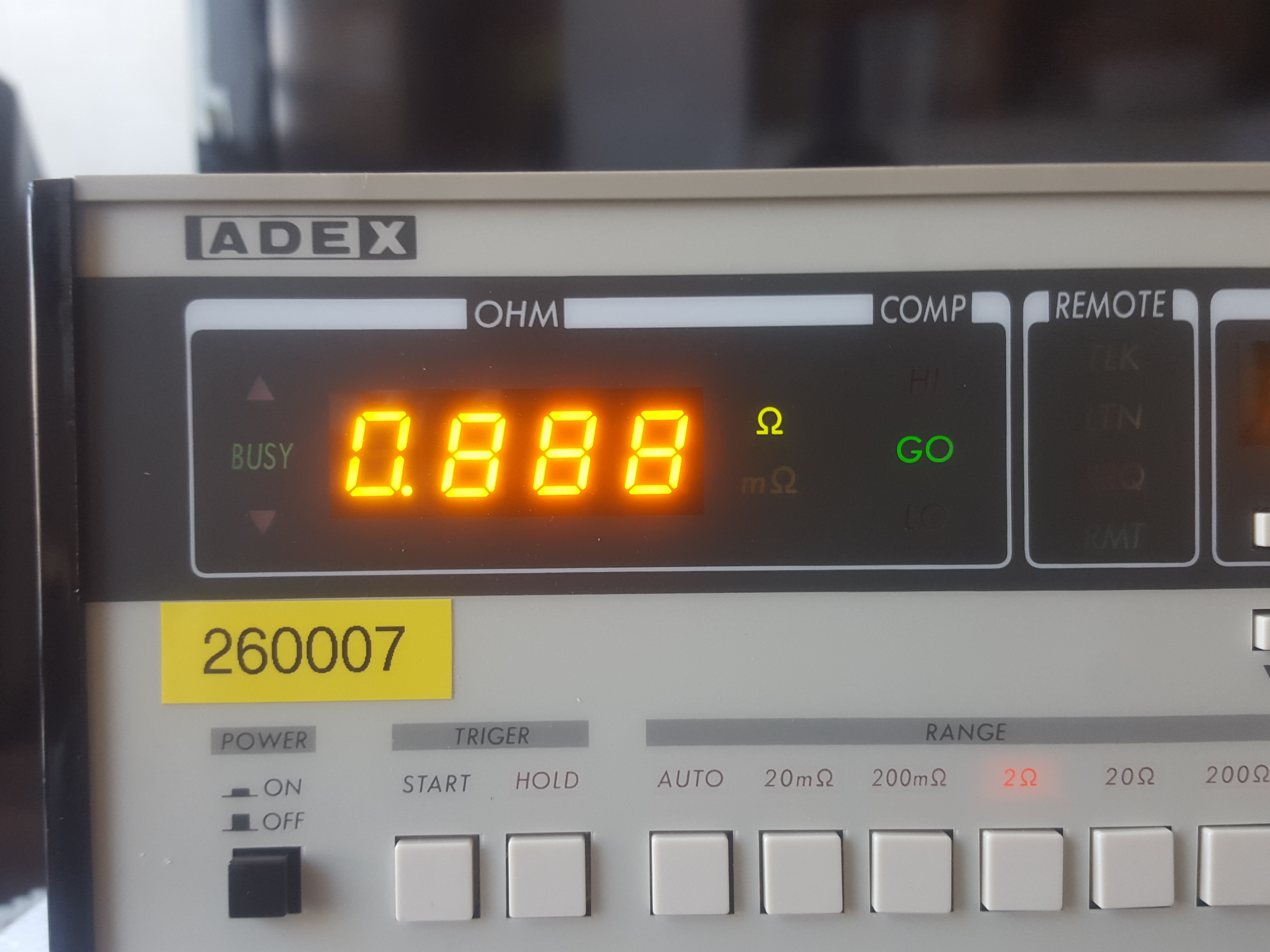

AX-1262B　Battery mΩ/V미터는

기전력을 가지는 전지, 배터리등의 내부 저항, 전압을 고속으로 측정해 검사합니다.

컨택트·체크 기능을 표준으로 장비하고 있기 때문에, 4 단자 측정시에 측정 입력의 어떤 것이나

1개에서도 접촉 불량이 발생하면, 컨택트·에러 신호를 출력 하겠습니다.

■SPECIFICATIONS■

Measuring range and Accuracy (at23℃±5℃)

Voltage measuring range		Resolution	Accuracy
0.000V～12.999V		1mV	Within ±0.03% rdg ±2digit
Range	Measuring range	Resolution	Measuring current	Accuracy
20mΩ	0.00mΩ～19.99mΩ	10μΩ	100mA r.m.s.	Within ±(0.2% rdg +50μΩ) ±2digit[Slow] ±3digit[Fast]
200mΩ	0.0mΩ～199.9mΩ	100μΩ	10mA r.m.s.
2Ω	0.000Ω～1.999Ω	1mΩ	1mA r.m.s.
20Ω	0.00Ω～19.99Ω	10mΩ	100μA r.m.s.
200Ω	0.0Ω～199.9Ω	100mΩ	10μA r.m.s.

Test signal

1kHz±0.1% sine wave/1V r.m.s.(max.)

Measuring method

4-terminal measuring method with contact check

Sampling time

Free running mode : 5 or 15 times per sec.
Remote start mode : about 24msec./110msec.

Measuring response time

Within 20msec. approx.

Measuring terminals max. voltage

DC±25V

Comparator set range

Resistance →3 1/2 Digit(1999) both for high and low limit
Voltage→4 1/2 Digit(±12.999) both for high and low limit

Indication of comparator's comparison result

LO/GO/HI LED display and buzzer

Control signal

･Input	START
	HOLD
･Output	R-LO/R-HI/V-LO/V-HI/GO
	CONT-E
	EOC

Analog output

Resistance value→full scale DC10V±0.1%±10mV
Battery voltage→0～±13V±0.05%±5mV

Operation condition

[Temp.] +5℃～+40℃　　[Humidity] below 85%

Power supply

AC100V/117V/220V/240V switchable, 50/60Hz, below 50VA

Outer dimension

333(W)×99(H)×300(D)mm
(excluding protruding parts such as rubber legs, etc.)

Weight

about 3.6kg

■OPTION■

GP-IB Interface/RS-232C Interface/Centronics Interface
*Note:Only one kind of interface can be provided with the checker
